อธิบายการตีเหล็ก: ประเภท การตีเหล็กคาร์บอน และการเลือกใช้วัสดุ

การตีเหล็กคืออะไร

การตีเหล็กเป็นกระบวนการผลิตที่ชิ้นงานเหล็กถูกขึ้นรูปโดยใช้แรงอัด ผ่านการตอก การกด หรือการรีด ในขณะที่วัสดุถูกให้ความร้อนจนกลายเป็นพลาสติกหรือทำงานที่อุณหภูมิห้อง ผลลัพธ์ที่ได้คือส่วนประกอบที่มีรูปทรงที่กำหนดไว้ และที่สำคัญคือโครงสร้างเกรนภายในที่ได้รับการปรับปรุงซึ่งให้คุณสมบัติทางกล เหนือกว่าอย่างมากเมื่อเทียบกับการหล่อหรือการตัดเฉือนจากสต็อกแท่ง . การตีขึ้นรูปไม่ได้เป็นเพียงการดำเนินการขึ้นรูปเท่านั้น มันเป็นกระบวนการทางโลหะวิทยาที่ช่วยปรับปรุงวัสดุที่ใช้งานโดยพื้นฐาน

เมื่อหล่อเหล็ก กระบวนการแข็งตัวจะทำให้เกิดโครงสร้างเกรนเดนไดรต์หยาบและบางครั้งอาจมีช่องว่าง ความพรุน และโซนการแยกตัว การตีการบีบอัดและปรับโครงสร้างนี้ใหม่ ปิดข้อบกพร่องภายใน ปรับแต่งขนาดเกรน และปรับทิศทางการไหลของเกรนให้เป็นไปตามรูปทรงของชิ้นส่วนที่เสร็จแล้ว ตัวอย่างเช่น ก้านสูบปลอมแปลงมีเกรนไหลที่โค้งผ่านรัศมีและคานของก้าน ซึ่งเป็นเส้นทางเดียวกับที่แรงดึงและการดัดงอจะเคลื่อนที่ไปในการให้บริการ การจัดตำแหน่งนี้เป็นสาเหตุที่ทำให้ชิ้นส่วนปลอมแปลงต้านทานความเสียหายจากความเมื่อยล้าได้อย่างมีประสิทธิภาพในการใช้งานโหลดแบบไดนามิก

กระบวนการตีขึ้นรูปถูกนำมาใช้ในอุตสาหกรรมที่มีความต้องการสูงแทบทุกประเภท ส่วนประกอบของระบบส่งกำลังของยานยนต์ ชิ้นส่วนโครงสร้างการบินและอวกาศ ตัววาล์วน้ำมันและแก๊ส อุปกรณ์ก่อสร้าง เครื่องมือช่าง และอุปกรณ์ทางการทหาร ล้วนถูกผลิตขึ้นเป็นประจำเป็นการตีขึ้นรูป การใช้งานใดๆ ที่ความล้มเหลวไม่ใช่ทางเลือกและต้องรับประกันความน่าเชื่อถือทางกล ตลอดอายุการใช้งานที่กำหนดคือตัวเลือกสำหรับเหล็กหลอม

การตีเหล็กประเภทต่างๆ: กระบวนการและความแตกต่าง

การตีเหล็กไม่ใช่กระบวนการเดียว — ประกอบด้วยวิธีการที่แตกต่างกันหลายวิธี ซึ่งแต่ละวิธีเหมาะกับรูปทรงของชิ้นส่วน ปริมาณการผลิต ข้อกำหนดด้านความคลาดเคลื่อนที่ยอมรับได้ และประเภทวัสดุที่แตกต่างกัน การเลือกวิธีการตีขึ้นรูปที่เหมาะสมมีความสำคัญพอๆ กับการเลือกเกรดเหล็กที่เหมาะสม

การตีขึ้นรูปแบบเปิด

ในการตีขึ้นรูปแบบเปิด ชิ้นงานจะมีรูปร่างผิดปกติระหว่างแม่พิมพ์แบบแบนหรือแบบเรียบๆ ที่ไม่ได้หุ้มวัสดุไว้จนสุด ผู้ปฏิบัติงานจะปรับตำแหน่งและหมุนแท่งเหล็กระหว่างการเป่าเพื่อปรับรูปร่างทีละน้อย การตีขึ้นรูปแบบเปิดใช้สำหรับชิ้นส่วนขนาดใหญ่ เช่น เพลา แหวน กระบอกสูบ บล็อก ซึ่งการใช้แม่พิมพ์แบบปิดมีราคาแพงมาก หรือในกรณีที่ชิ้นส่วนมีขนาดใหญ่เกินไปสำหรับชุดแม่พิมพ์ นอกจากนี้ยังเป็นที่ต้องการสำหรับ การผลิตตามสั่งหรือปริมาณน้อย โดยที่การลงทุนด้านเครื่องมือไม่สามารถตัดจำหน่ายได้ในระยะยาว ความคลาดเคลื่อนของขนาดกว้างกว่างานแม่พิมพ์ปิด และโดยปกติแล้วการตัดเฉือนขั้นที่สองจำเป็นต้องเพื่อให้ได้ขนาดสุดท้าย

การตีขึ้นรูปแบบปิด (Impression-Die)

การตีขึ้นรูปแบบปิดใช้แม่พิมพ์ด้านบนและด้านล่างที่เข้ากันกับรูปร่างที่ใกล้ตาข่ายของชิ้นส่วนที่เสร็จแล้ว เหล็กแท่งที่ให้ความร้อนจะถูกวางลงในช่องแม่พิมพ์และกระแทก ทำให้วัสดุไหลและเติมเต็มรอยพิมพ์ Flash — วัสดุส่วนเกินที่บีบออกมาที่เส้นแยกแม่พิมพ์ — จะถูกตัดแต่งในภายหลัง กระบวนการนี้ผลิตชิ้นส่วนที่มีพิกัดความเผื่อของขนาดที่เข้มงวดมากขึ้น ผิวสำเร็จที่ดีขึ้น และคุณสมบัติทางกลที่สม่ำเสมอมากกว่างานแม่พิมพ์แบบเปิด เป็นวิธีการตีขึ้นรูปที่โดดเด่นสำหรับชิ้นส่วนยานยนต์และอุตสาหกรรมปริมาณมาก เช่นเพลาข้อเหวี่ยง ก้านสูบ เกียร์ หน้าแปลน และเครื่องมือช่าง

การตีขึ้นรูปและการกลิ้งแหวน

การตีขึ้นรูปแบบโรลจะผ่านแท่งเหล็กที่ให้ความร้อนระหว่างลูกกลิ้งที่โค้งงอเพื่อลดหน้าตัดและยืดชิ้นงาน — ใช้สำหรับเพลาเรียว แหนบ และช่องว่างของเพลา การกลิ้งวงแหวนเป็นรูปแบบเฉพาะที่มีการรีดผลิตภัณฑ์ที่ขึ้นรูปขั้นต้นรูปทรงโดนัทระหว่างแมนเดรลด้านในและม้วนที่ขับเคลื่อนด้านนอก ช่วยลดความหนาของผนังและขยายเส้นผ่านศูนย์กลางเพื่อสร้างวงแหวนที่ไร้รอยต่อ วงแหวนรีดถูกนำมาใช้อย่างกว้างขวางในตลับลูกปืน หน้าแปลน ส่วนประกอบภาชนะรับความดัน และเฟรมการบินและอวกาศ แหวนกลิ้งผลิตผล การไหลของเกรนเส้นรอบวงอย่างต่อเนื่อง — ข้อได้เปรียบที่สำคัญในการใช้งานแบบหมุนหรือแบบมีแรงดัน

การตีขึ้นรูปเย็น

การตีขึ้นรูปเย็น — ดำเนินการที่อุณหภูมิหรือใกล้อุณหภูมิห้อง — ผลิตชิ้นส่วนที่มีผิวสำเร็จที่ดีเยี่ยม ความคลาดเคลื่อนของขนาดที่แคบ และพื้นผิวที่แข็งตัวโดยไม่ต้องผ่านขั้นตอนการให้ความร้อน มีการใช้กันอย่างแพร่หลายสำหรับตัวยึด โบลท์ หัวบ็อกซ์ และส่วนประกอบที่มีความแม่นยำขนาดเล็ก ข้อเสียคือแรงขึ้นรูปที่สูงขึ้น ความเหนียวลดลงในระหว่างการประมวลผล และข้อจำกัดด้านความซับซ้อนของชิ้นส่วนเมื่อเทียบกับการตีขึ้นรูปร้อน ชิ้นส่วนตีขึ้นรูปเย็นส่วนใหญ่ใช้เหล็กกล้าคาร์บอนต่ำถึงปานกลางและมีความสามารถในการขึ้นรูปเย็นได้ดี

การตีขึ้นรูปเหล็กกล้าคาร์บอน: เกรด คุณสมบัติ และการบำบัดความร้อน

เหล็กกล้าคาร์บอนเป็นวัตถุดิบที่ใช้กันอย่างแพร่หลายมากที่สุดในการตีเหล็ก โดยได้รับการยกย่องจากการผสมผสานระหว่างความพร้อมใช้ ความสามารถในการแปรรูป และคุณสมบัติทางกลที่หลากหลายที่สามารถทำได้ผ่านการบำบัดความร้อน การตีเหล็กคาร์บอนระบุไว้ในการก่อสร้าง เกษตรกรรม เหมืองแร่ น้ำมันและก๊าซ การผลิตไฟฟ้า และเครื่องจักรอุตสาหกรรมทั่วไป ไม่ว่าความแข็งแกร่ง ความทนทาน และความคุ้มค่าจะเป็นปัจจัยหลักในการออกแบบในทุกที่ก็ตาม

ปริมาณคาร์บอนเป็นตัวแปรเดียวที่มีอิทธิพลมากที่สุดในการเลือกเหล็กหลอม:

• เหล็กกล้าคาร์บอนต่ำ (≤0.25% C) — เช่น AISI 1018, 1020: มีความเหนียวสูง สามารถหลอมได้ดีเยี่ยม และเชื่อมได้ง่าย ใช้สำหรับการตีขึ้นรูปที่ต้องเสียรูปโดยไม่แตกร้าว - ตะขอ โซ่ ซี่เกษตร และฉากยึดโครงสร้าง โดยทั่วไปไม่ผ่านการอบร้อนจนมีความแข็งสูง ความแข็งแรงของมันมาจากการชุบแข็งงานและความหนาของหน้าตัดเป็นหลัก
• เหล็กกล้าคาร์บอนปานกลาง (0.25%–0.60% C) — เช่น AISI 1040, 1045, 1050: กลุ่มอุปกรณ์สำหรับงานตีขึ้นรูปทางอุตสาหกรรม ตอบสนองได้ดีต่อการบำบัดความร้อนด้วยการดับและควบคุมอุณหภูมิ โดยได้รับความต้านทานแรงดึงในช่วง 700–1,000 MPa ขึ้นอยู่กับขนาดหน้าตัดและอุณหภูมิการอบคืนตัว AISI 1045 เป็นหนึ่งในเกรดที่ได้รับการกำหนดให้สากลมากที่สุดสำหรับเพลา เฟือง เพลา และก้านสูบ ซึ่งจำเป็นต้องมีความสมดุลระหว่างความแข็งแกร่ง ความทนทาน และความสามารถในการขึ้นรูป
• เหล็กกล้าคาร์บอนสูง (0.60%–1.00% C) — เช่น AISI 1060, 1080, 1095: ความแข็งและความต้านทานการสึกหรอสูงขึ้นหลังจากการอบชุบด้วยความร้อน แต่ความเหนียวและความสามารถในการเชื่อมลดลง ใช้สำหรับการตีเหล็กสปริง เครื่องมือตัด ส่วนประกอบราง และชิ้นส่วนสึกหรอทางการเกษตร มีความไวต่อการตีขึ้นรูปหน้าต่างอุณหภูมิ และต้องมีการควบคุมความเย็นอย่างระมัดระวังเพื่อหลีกเลี่ยงการแตกร้าว

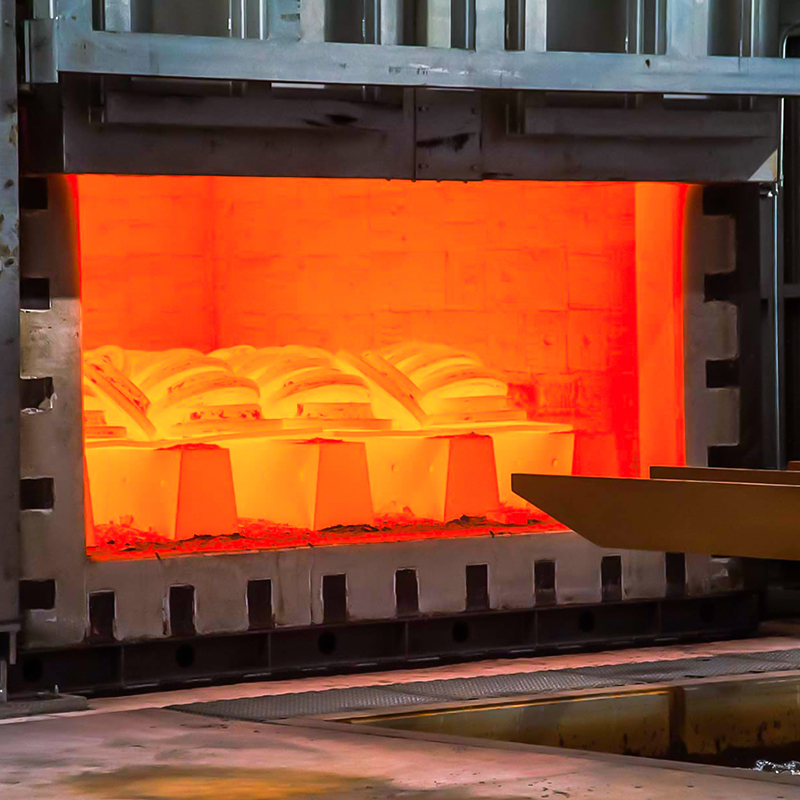

การอบชุบด้วยความร้อนหลังจากการตีขึ้นรูปจะเปลี่ยนแปลงคุณสมบัติเชิงกลขั้นสุดท้ายของส่วนประกอบเหล็กกล้าคาร์บอนอย่างมาก การทำให้เป็นมาตรฐาน — การระบายความร้อนด้วยอากาศจากอุณหภูมิวิกฤติด้านบน — ปรับแต่งขนาดเกรนและบรรเทาความเครียดจากการตีขึ้นรูป ทำให้เกิดโครงสร้างจุลภาคที่สม่ำเสมอพร้อมคุณสมบัติพื้นฐานที่คาดการณ์ได้ การดับและการแบ่งเบาบรรเทา (Q&T) เกี่ยวข้องกับการทำความเย็นอย่างรวดเร็วตั้งแต่อุณหภูมิออสเทนไนซ์ไปจนถึงก่อตัวมาร์เทนไซต์ ตามด้วยการอุ่นเครื่องจนถึงอุณหภูมิการอบคืนสภาพที่ควบคุมเพื่อคืนความเหนียวกลับคืนมา การตีขึ้นรูปเหล็กกล้าคาร์บอนของ Q&T สามารถรับกำลังผลิตได้มากกว่า 800 MPa พร้อมความทนทานต่อแรงกระแทกที่เพียงพอสำหรับการใช้งานโครงสร้างส่วนใหญ่ การหลอม ใช้เมื่อต้องการความสามารถในการแปรรูปสูงสุดหรือความสามารถในการขึ้นรูปเย็นก่อนดำเนินการต่อไป

ข้อจำกัดในทางปฏิบัติประการหนึ่งของการตีขึ้นรูปเหล็กกล้าคาร์บอนธรรมดาคือความสามารถในการชุบแข็ง — ความสามารถในการบรรลุความแข็งสม่ำเสมอผ่านหน้าตัดของชิ้นส่วนขนาดใหญ่ เหล็กกล้าคาร์บอนมีความสามารถในการชุบแข็งต่ำกว่าเหล็กกล้าโลหะผสม ในส่วนที่มีความหนา แกนจะเย็นลงช้าเกินไปในระหว่างการชุบแข็งจนเปลี่ยนสภาพเป็นมาร์เทนไซต์ได้เต็มที่ ส่งผลให้แกนมีเนื้อนิ่มลง สำหรับการตีขึ้นรูปที่สูงกว่าประมาณ 75–100 มม. ในหน้าตัดวิกฤตซึ่งจำเป็นต้องผ่านการชุบแข็ง การเติมโลหะผสม เช่น โครเมียม โมลิบดีนัม หรือนิกเกิล ได้รับการแนะนำ โดยเปลี่ยนข้อกำหนดจากคาร์บอนธรรมดาเป็นเกรดเหล็กโลหะผสม เช่น 4140, 4340 หรือ 8620

เหล็กกล้าคาร์บอนหลอมเทียบกับการหล่อและการตัดเฉือน: เมื่อความแตกต่างของกระบวนการมีความสำคัญ

ทางเลือกระหว่างเหล็กกล้าคาร์บอนหลอม เหล็กหล่อ และสต็อกแท่งกลึงโดยพื้นฐานแล้วเป็นการแลกเปลี่ยนระหว่างประสิทธิภาพเชิงกล ความซับซ้อนทางเรขาคณิต ปริมาณการผลิต และต้นทุนต่อหน่วย แต่ละกระบวนการเหมาะสมที่สุดในบริบทเฉพาะ — ข้อผิดพลาดทางวิศวกรรมกำลังนำไปใช้โดยที่อีกกระบวนการหนึ่งเหมาะสมกว่า

เหล็กกล้าคาร์บอนหลอมเทียบกับเหล็กหล่อ: การหล่อทำให้เกิดความซับซ้อนทางเรขาคณิตมากขึ้น — ทางเดินภายใน การตัดส่วนล่าง และส่วนที่กลวง ซึ่งการตีขึ้นรูปไม่สามารถทำได้หากไม่มีการดำเนินการขั้นที่สอง แต่เหล็กหล่อมีข้อจำกัดทางโครงสร้างระดับจุลภาค ได้แก่ ความพรุนของการหดตัว ช่องว่างของก๊าซ และโครงสร้างเกรนที่หยาบกว่า ซึ่งลดความแข็งแรงเมื่อยล้าและความเหนียวต่อแรงกระแทก สำหรับชิ้นส่วนที่ต้องรับภาระแบบเป็นรอบหรือแบบกระแทก เช่น เพลาข้อเหวี่ยง หัวค้อน ตะขอยก ตัววาล์วแรงดัน โครงสร้างเกรนที่เหนือกว่าของการตีขึ้นรูปทำให้ต้นทุนเครื่องมือและการประมวลผลสูงขึ้น ข้อมูลที่เผยแพร่อย่างสม่ำเสมอแสดงให้เห็นความสำเร็จของส่วนประกอบเหล็กกล้าคาร์บอนหลอม อายุความเหนื่อยล้าสูงขึ้น 20–30% กว่าชิ้นส่วนหล่อที่เทียบเท่ากันภายใต้สภาวะการโหลดที่เหมือนกัน โดยมีค่าแรงกระแทกแบบชาร์ปีที่ดีกว่าอย่างมาก โดยเฉพาะอย่างยิ่งที่อุณหภูมิต่ำกว่าศูนย์

เหล็กกล้าคาร์บอนหลอมเทียบกับแท่งกลึง: ชิ้นส่วนที่ตัดเฉือนจากสต็อกแท่งรีดจะมีโครงสร้างเกรนตามทิศทางการกลิ้งของแท่ง เมื่อตัดเฉือนให้เป็นรูปทรงที่ซับซ้อน การไหลของเกรนจะถูกขัดจังหวะ โดยจะไหลตรงผ่านชิ้นส่วนโดยไม่คำนึงถึงรูปทรง ในทางตรงกันข้าม ชิ้นส่วนที่ปลอมแปลงจะมีเกรนไหลไปตามรูปร่างของชิ้นส่วน สำหรับเพลาหน้าแปลนที่กลึงจากแท่งเหล็ก เม็ดเกรนจะวิ่งในแนวแกนผ่านรัศมีหน้าแปลน — การวางแนวที่อ่อนแอสำหรับการดัดงอและแรงเฉือนที่เกิดขึ้นจริงกับหน้าแปลน การตีขึ้นรูปที่เทียบเท่ากันจะทำให้เกรนไหลโค้งผ่านหน้าแปลน ซึ่งสอดคล้องกับเส้นทางความเค้น ในการใช้งานรอบสูงหรือที่มีความสำคัญต่อความปลอดภัย ความแตกต่างนี้ไม่ใช่เชิงวิชาการ แต่เป็นความแตกต่างระหว่างส่วนที่ตรงกับชีวิตการออกแบบกับส่วนที่ไม่ตรง

สำหรับทีมจัดซื้อและวิศวกรออกแบบ คำแนะนำเชิงปฏิบัตินั้นตรงไปตรงมา: ระบุเหล็กกล้าคาร์บอนหลอมเมื่อชิ้นส่วนรับน้ำหนักแบบไดนามิก แรงกระแทก หรือความเมื่อยล้า ทำงานในสภาพแวดล้อมที่มีอุณหภูมิต่ำซึ่งข้อกังวลถึงการเปลี่ยนผ่านจากความเหนียวไปเป็นความเปราะ หรือเป็นส่วนประกอบที่มีความสำคัญด้านความปลอดภัยซึ่งความล้มเหลวในสนามมีผลกระทบร้ายแรง ใช้ตัวเลือกแบบหล่อหรือแบบตัดเฉือนเมื่อต้องใช้รูปทรง การโหลดเป็นแบบคงที่เป็นส่วนใหญ่ หรือมีข้อจำกัดด้านปริมาณและต้นทุนทำให้การลงทุนด้านเครื่องมือทำไม่ได้
